Die wichtigsten Richtlinien und Vorschriften für Metallbauer
Geländer und Umwehrungen dienen dazu, begehbare Flächen mit Absturzmöglichkeiten effektiv gegen einen Absturz abzusichern. Damit sind sie von großer Bedeutung für die Sicherheit in unserer Gesellschaft. Um diese Sicherheit zu gewährleisten, unterliegen sowohl die Planung, die Fertigung als auch die Montage von Umwehrungen gewissen Vorschriften und Richtlinien, die es einzuhalten gilt.
Da es sich um sicherheitsrelevante Bestandteile von Bauwerken handelt, sollte vor dem Bau eines Geländers alles sehr genau im Detail durchdacht und gründlich geplant werden. Metallbauer sind als ausführende Stelle auch stets einem Haftungsrisiko ausgesetzt. Um ein vorschriftsmäßig sicheres Geländer zu gestalten, stellt der Bundesverband Metall Richtlinien und Regelwerke zur Verfügung. Die BVM Geländer-Richtlinie verschafft einen hilfreichen Überblick.
Die DIN 18065 beinhaltet die wichtigsten Vorschriften in Bezug auf Konstruktion, Sicherheit und Komfort von Gebäudetreppen und ist bei der Geländerplanung von großer Bedeutung. Sie ist in 15 von 16 Bundesländern bauaufsichtlich eingeführt, d. h. sie ist Bestandteil der jeweiligen Verwaltungsvorschrift Technische Baubestimmungen (VVTB).
Die DIN EN 1991-1-1/NA, Tab. 6.12DE listet die anzusetzenden charakteristischen horizontalen Nutzlasten in und entgegen Absturzrichtung auf Brüstungen und Geländer auf. Je nach Einbauort und Nutzungskategorie beträgt diese 0,5 kN/m, 1 kN/m oder 2 kN/m in Absturzrichtung. Bei Geländern, welche im Außenbereich angebracht werden und ggf. auch bei Geländern innerhalb von Gebäuden mit großen Durchbrüchen ist gegebenenfalls eine Windlast zu berücksichtigen.
Ein Überblick der anzusetzenden horizontalen Nutzlasten ist in der BVM Geländer-Richtlinie enthalten.
In der DIN 18065 wurden außerdem spezielle Sicherheitsmaßnahmen festgelegt, um ein Überklettern usw. durch Kleinkinder zu erschweren. Vertikal verlaufende Geländerstäbe dürfen einen maximalen Abstand von 12 cm aufweisen. Zudem kann ein Überklettern des Geländers durch einen um mindestens 15 cm nach innen gezogenen Handlauf, senkrecht verlaufende Stäbe oder einer Scheibe im unteren Bereich des Geländers von einer Höhe von mindestens 70 cm verhindert werden.
Die DIN 18065 schreibt vor, dass Handläufe in einer Höhe von 80 cm bis 115 cm anzubringen sind. Genauere Angaben sind ggf. in den Landesbauordnungen oder weiteren Verordnungen und Richtlinien (Arbeitsstättenverordnung, Schulbaurichtlinie, … ) enthalten. Der seitliche Abstand zur Wand oder zu weiteren Geländerteilen muss dabei mindestens 5 cm betragen. Zudem sollte die Handlaufbreite gut umgreifbar zwischen 2,5 cm und 6 cm breit sein.
Baurecht ist Landesrecht. Deshalb legt jedes Bundesland seine eigenen Vorschriften und Richtlinien in der landesspezifischen Landesbauordnung fest. Die meisten Landesbauordnungen schreiben eine Geländerhöhe von mindestens 90 cm bei einer Absturzhöhe ≤ 12 m und eine Geländerhöhe von 110 cm bei einer Absturzhöhe > 12 m vor. Zudem werden von einigen Ladesbauordnungen gesondert weitere Abstandsmaße von und zu Geländerteilen oder Zwischenräumen verlangt.
Eine Liste aller Landesbauordnungen zum Nachschlagen finden Sie hier.
Jeder Betrieb sollte die im heimischen Bundesland geltende Landesbauordnung kennen, jedoch kommt es regelmäßig vor, dass Metallbaubetriebe Projekte in anderen Bundesländern umsetzen. In diesem Fall ist es unabdingbar, die Landesbauordnung des jeweiligen Bundeslandes zu prüfen, da es Unterschiede zwischen den LBOs gibt.
Die DGUV Information 208-005 (bisher: BGI/GUV-I 561) ist eine Richtlinie der deutschen gesetzlichen Unfallversicherung und orientiert sich im Allgemeinen an der DIN 18065. Die Regeln beachten auch eine nicht beabsichtigte Nutzung der Geländer, z.B. dass sich ein Kind an das Geländer hängt oder dass Personen sich auf das Geländer setzen.
Verzeichnis der Landesbauordnung
Die VV TB gibt vor, welche technischen Anforderungen an Bauprodukte und Bauweisen erfüllt sein müssen, um den gesetzlichen Anforderungen an den Brandschutz, die Wärmedämmung, den Schallschutz und andere bautechnische Belange gerecht zu werden. Diese Anforderungen sind für alle Bundesländer in Deutschland verbindlich und gelten für Neubauten sowie für Umbauten und Sanierungen bestehender Gebäude.
Regelt insbesondere die Höhe von Umwehrungen von Gebäudetreppen.
Höhe: min 90 cm
Höhe Handlauf: 80 – 115 cm
Handlauf Breite: 2,5 – 6 cm…
Diese Norm gilt für Vertikalverglasungen und zur Angriffseite geneigte Horizontalverglasungen, die Personen auf Verkehrsflächen gegen seitlichen Absturz sichern.
Die DIN 18008-4 beinhaltet mit verschiedenen Aspekten die Konstruktion von Glasgeländern, einschließlich der Wahl der Glasart, der Mindestglasdicke, der Befestigungsmethoden, der Belastungsgrenzen und der Konstruktionsdetails. Sie enthält auch Anleitungen zur Berechnung der Tragfähigkeit und Soßsicherheit von Glasgeländern.
Beidseitig von Treppenläufen und Zwischenpodesten müssen Handläufe einen sicheren Halt bei der Benutzung der Treppe bieten.
Das wird erreicht, wenn:
⎯ sie in einer Höhe von 85 cm bis 90 cm angeordnet sind, gemessen lotrecht von Oberkante Handlauf zu Stufenvorderkante oder OFF Treppenpodest/Zwischenpodest;
⎯ sie an Treppenaugen und Zwischenpodesten nicht unterbrochen werden;
⎯ z. B. rundem oder ovalem Querschnitt des Handlaufs und einem Durchmesser von 3 cm bis 4,5 cm;
⎯ Halterungen, die an der Unterseite angeordnet sind;
⎯ abgerundetem Abschluss von frei in den Raum ragenden Handlaufenden z. B. nach unten oder zu einer Wandseite.
Technische Regeln für die Ausführung von Stahltragwerken
Technische Regeln für die Ausführung von Aluminiumtragwerken
Regelt im Wesentlichen die Vorgaben zur Ermittlung der Stoßfestigkeit von Geländerfüllungen.
Einwirkungen auf Tragwerke (z.b. Horizontale Nutzlasten und Wind)
Bemessung und Konstruktion von Stahlbauten
Bemessung und Konstruktion von Aluminiumtragwerken
Unfallsicherung [Quelle]
– Geländer muss lotrecht über der Stufenvorderkante mindestens 100 cm betragen
– Eine Horizontalkraft von mindestens 1 kN/m aufnehmen können. Für Zugänge zu maschinellen Anlagen, die nur zu Wartungs- die Inspektionszwecke genutzt werden,
– Die Öffnungen zwischen den Füllstäben sollten maximal 18 cm betragen

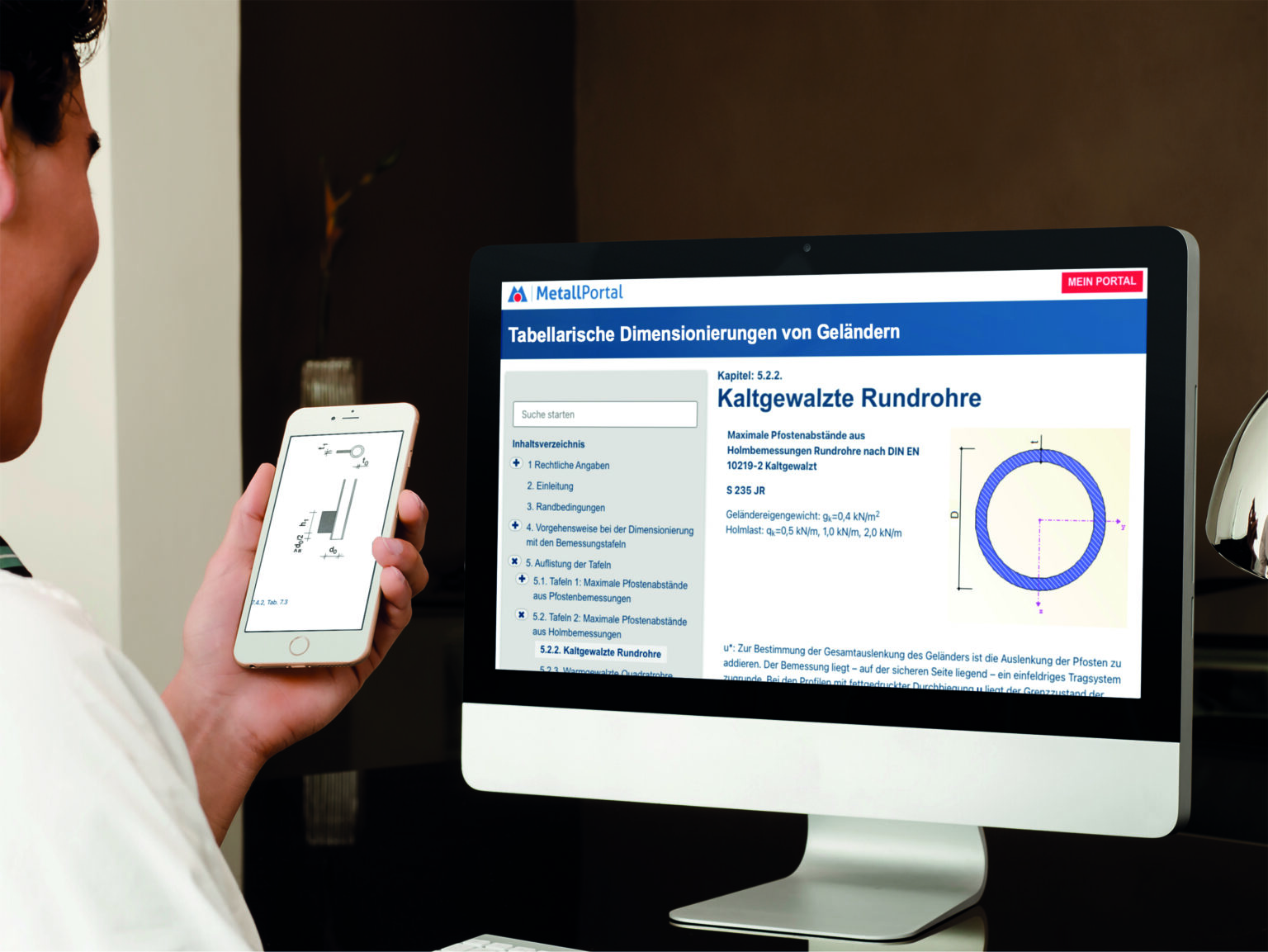

Das Online-Statikprogramm MetallStat wird inzwischen von vielen Metallbauern für häufig wiederkehrende statische Berechnungen im Metall- und Stahlbau eingesetzt. Die Berechnungen sind u.a. in Ausführungsstatiken integrierbar oder dienen zur Vordimensionierung. MetallStat wurde 2022 um zusätzliche Biegeträgerbemessungen erweitert.

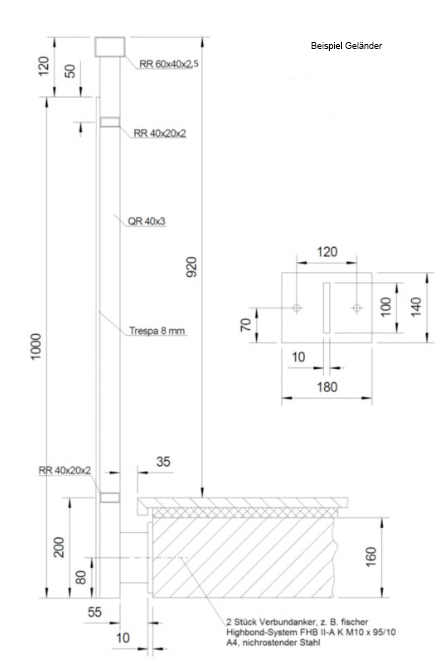

Bei Umwehrungen und Absturzsicherungen geht es vor allem um eins: Sicherheit. Eine nicht vorschriftsmäßige Ausführung kann im Fall der Fälle lebensgefährliche Folgen haben. Die zahlreichen Vorschriften, Richtlinien und Bauordnungen dienen vor allem der Sicherheit und erfüllen somit eine wichtige Aufgabe. In diesem Artikel hat der Bundesverband Metall die wichtigsten Regelwerke vorgestellt. Hier finden Sie ein ausführliches Rechenbeispiel. Der Bundesverband Metall steht Metallhandwerkern mit einer Reihe von Services zur Seite.
